Estacionamiento

Descripción:

En este laboratorio se implemento un diseño a escala de un parqueadero con un solo
 espacio para la entrada y salida de los vehículos, para saber si el carro entra o sale
depende de la secuencia de los sensores, el parqueadero tiene una capacidad de 99
carros dentro de si, se debe mostrar por visualización dinámica la cantidad de carros
 que hay dentro del estacionamiento.

Materiales:

• Psoc
• 2 Displays 7 segmentos – Ánodo Común
• Protoboard
• Pulsadores
• Cable para Protoboard

Procedimiento:

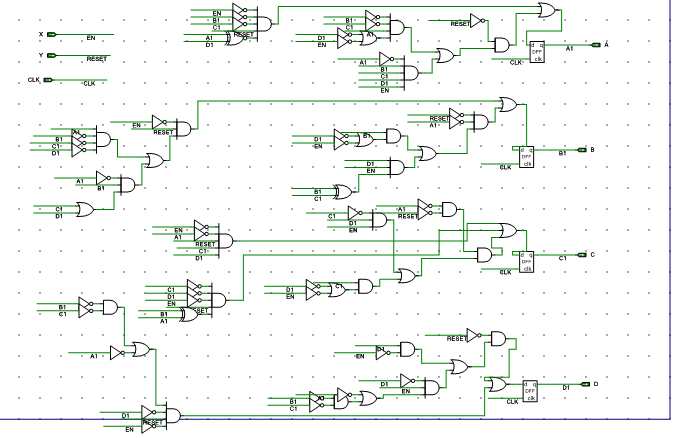

1- Se diseño un contador ascendente y descendente, este tiene dos entradas (X , Y ).
 La entrada X se encarga de hacer aumentar el contador cada vez que reciba una
 señal activa y la entrada Y es la encargada de hacer descender el contador cada vez
que recibe una señal activa. Este contador va hasta 9, entonces se usa un comparador
 que cuando sea igual a 9 mande una señal activa al reloj de otro contador igual a este,
 de esta manera se asegura llegar hasta 99.

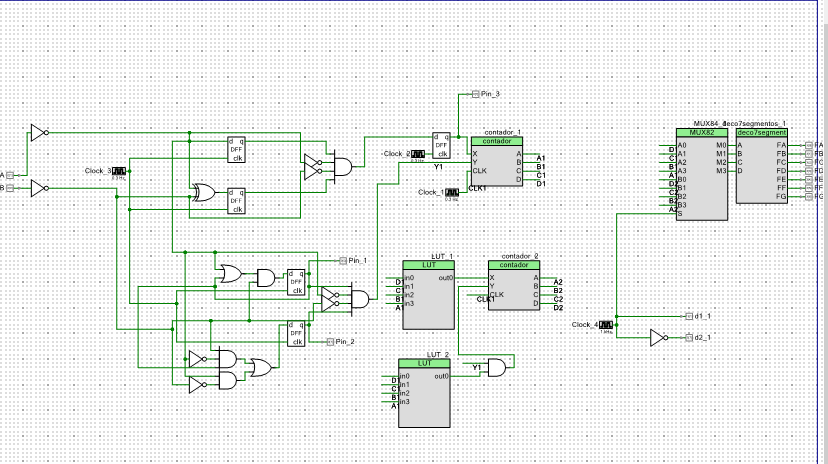

2- Se diseñan dos componentes secuenciales los cuales siguen la secuencia de entrada y la secuencia de salida del estacionamiento. Estos dos componentes tienen como entrada los dos pulsadores que simulan los sensores (AB) y sus salidas serán X y Y respectivamente si entra el carro o sale.
