Semaforo

Descripcion:

se desaba diseñar un programa el cual se encargara de controlar un semaforo
 dependiendo del flujo vehicular, si el flujo no pasaba de los 10 carros el semaforo
deberia estar en verde por 40 minutos y en rojo por 60 minuto, pero si el flujo era
 igual o mayor a 10 ahora el verde debera durar 60 minutos y el rojo 40.

Materiales :

• Psoc
• leds rojo y verde
• Protoboard
• Sensor
• Cable para Protoboard
• Maqueta

Procedimiento:

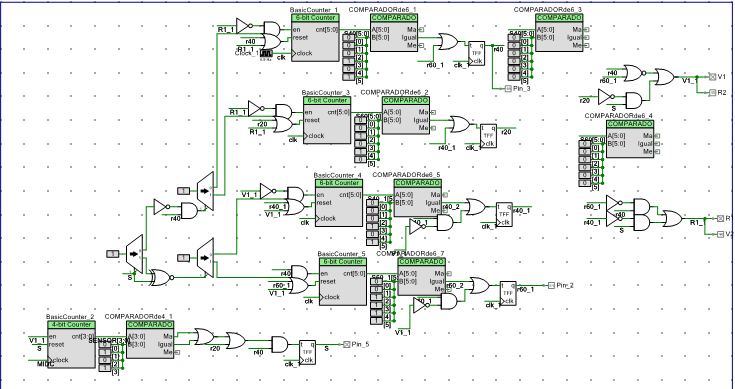

1-Se diseñaron cuatro contadores dos que iban hasta 40 y otros dos que iban hasta 20,
 uno de 40 y uno 20 para encender el led verde y los otros para encender el led rojo.
2-Un contador que debia llevar el numero de los carros que pasaban por la avenidad.
3-Se usaban comparadores, uno para comparar la salida del sensor cuando este fuera
 igual o mayor a 10, se usaban unos que compararan cuando los contadores llegaran a
 40 y otros para que los contadores llegaran a 20.
4-Si el comparador del sensor enviaba un 1, esto activaba el contador de 20 en verde,
 si y solo si el contador llegaba a 40, de lo contrario se activaba era en contador de 20
 del rojo.
