En este laboratorio se utilizaron los registros de desplazamiento universal con diferentes funciones. Las funciones son las siguientes: -Desplazamiento hacia la derecha. -Desplazamiento hacia la izquierda. -Contador Johnson. -Carga en paralelo.
Materiales:
Psoc
leds
Protoboard
Dip Switch
Cable para Protoboard
Procedimiento:

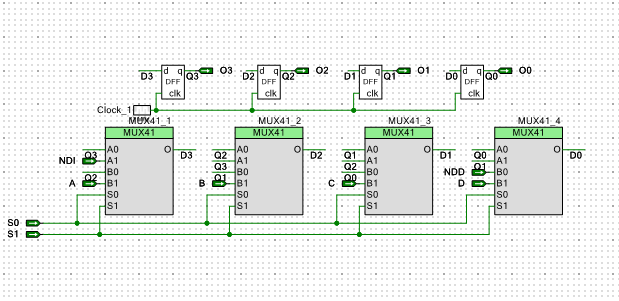

1- Para el diseño de los registros de desplazamiento se hace por medio de varios Flip Flop tipo D y varios mux; nuestro laboratorio era un RDU de 4 bits, entonces se utilizan 4 mux y 4 Flip Flop tipo D. Las entradas de los Flip Flop son las salidas de cada mux, entonces por el selector del mux se escoge cual función es la que se desea usar.
