Matriz LED

Descripción:

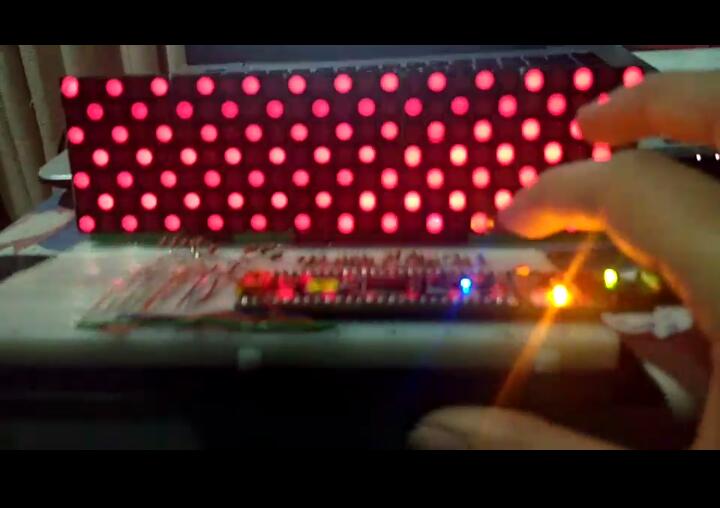

Este laboratorio se hizo con el  propósito de visualizar frases o figuras en una matriz
 led, a parir de la utilización  de las memorias ROM.
Ademas  se utilizo un circuito secuencial para lograr el desplazamiento pero este
 circuito secuencial tuvo que ser uno ya creado por Psoc debido a la limitación en los
 conocimientos de secuenciales.
Este laboratorio tiene dos partes:
1-Encender leds en diagonal
2-Mostrar un mensaje
Para unir estas dos partes se utilizo un mux con un solo selector el cual me hará que
 se muestre el mensaje o las lineas en diagonal.

Materiales:

• Psoc
• Resistencias
• Protoboard
• Matriz led
• Cable para Protoboard

Procedimiento:

1- Debemos crear las memorias ROM con los mensajes que queremos mostrar.

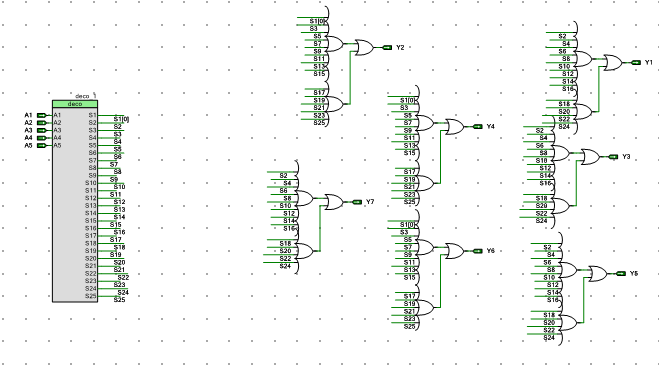

Una memoria ROM funciona con un decodificador y varias compuertas OR
dependiendo de la cantidad de salidas, nosotros elegimos cuando debe llegar un 1 a esa
 compuerta para así hacer encender la matriz.

2-Hacemos un decodificar para hacer encender las 25 columnas que tiene la matriz.

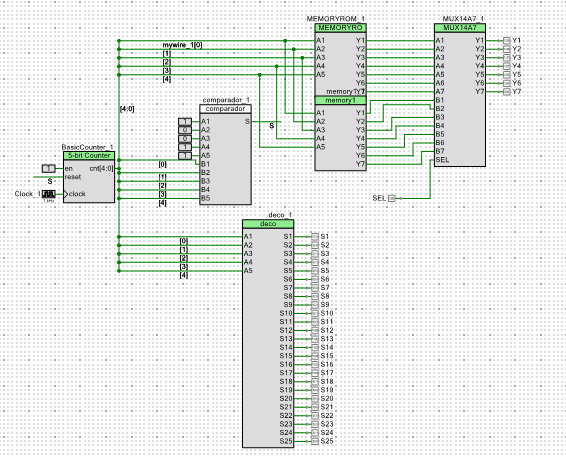

3-Debemos implementar un mux 14 a 7 para que decida cual frase o figura es la que
se desea mostrar.
4-Utilizamos un contador de 5 bits con un reloj a 1 KHz. Este se encargara de hacer
el desplazamiento de las columnas para que el mensaje se vea moviendo.
5-Se necesita un comparador(A=B), esto es necesario para resetear el contador.
