Caja Fuerte

Descripción:

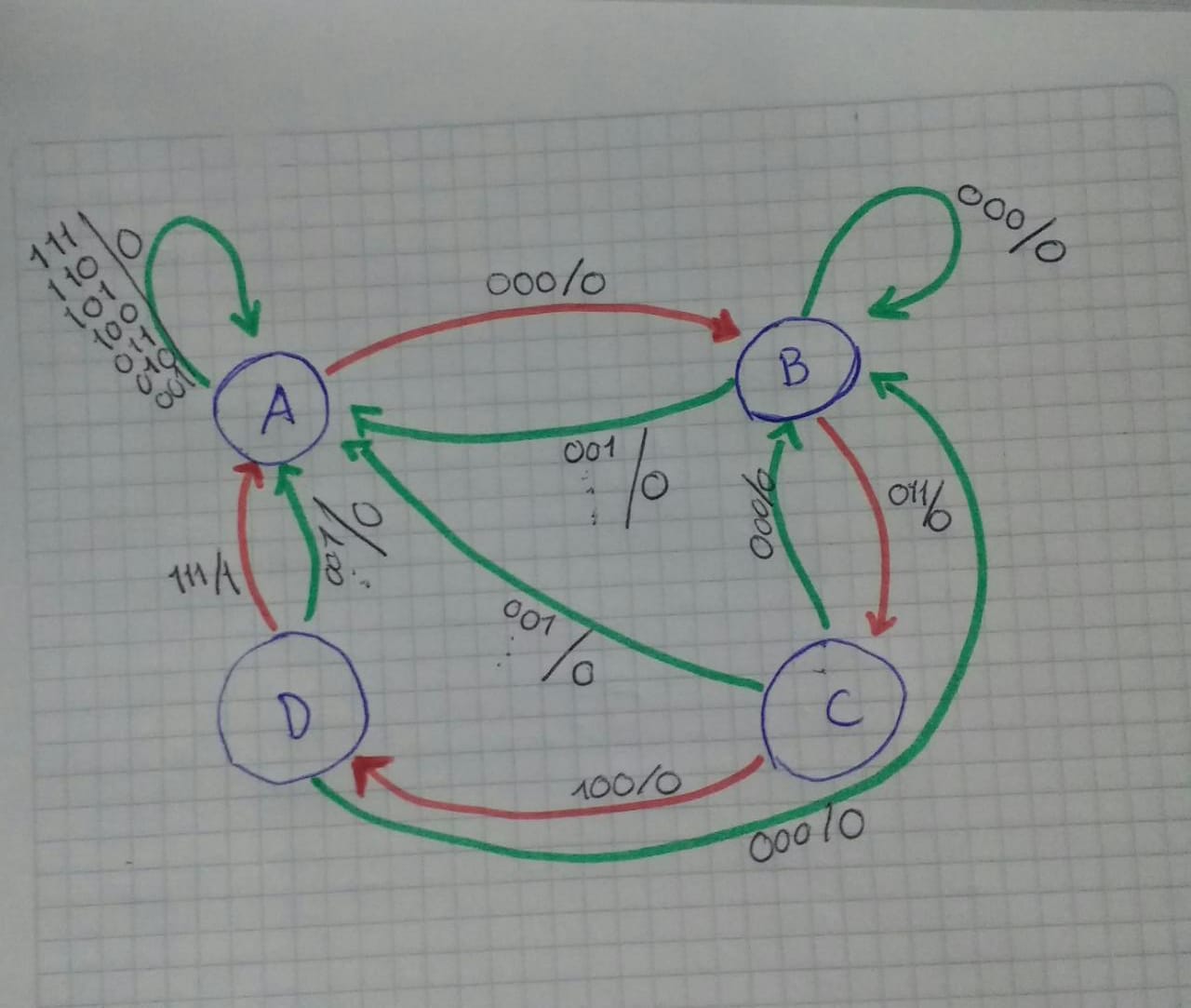

En este laboratorio se desea utilizar una maquina de estados ( Mealy ) para que
 se siga una secuencia de ingreso de números decimales para así mandar al final
una señal activa que abriría la caja fuerte.
Los números se ingresaran por medio de un teclado matricial  y la salida se
mostrara en un led.
Secuencia ( 0-3-4-7)

Materiales:

• Psoc
• led
• Protoboard
• Teclado Matricial
• Cable para Protoboard

Procedimiento:

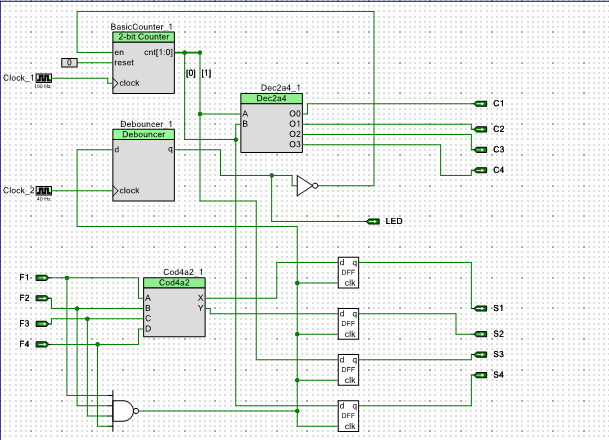

1- Nuestro teclado matricial 4×4 consta de 8 pines los cuales están divididos en 4 Filas
 y 4 columnas a los cuales debemos conectar nuestras entradas F1, F2, F3, F4 y las
salidas C1, C2 ,C3 Y C4, ademas de esto conectaremos cada led a
S1(menos significativo) , S2 , S3 ,S4 (más significativo).


2- Después debemos hacer unas pruebas para saber que numero de cuatro bits es el
que nos sale en cada tecla y así con ayuda de un LUT  podamos modificar para que la
 tecla que oprimamos sea la misma que se muestre.

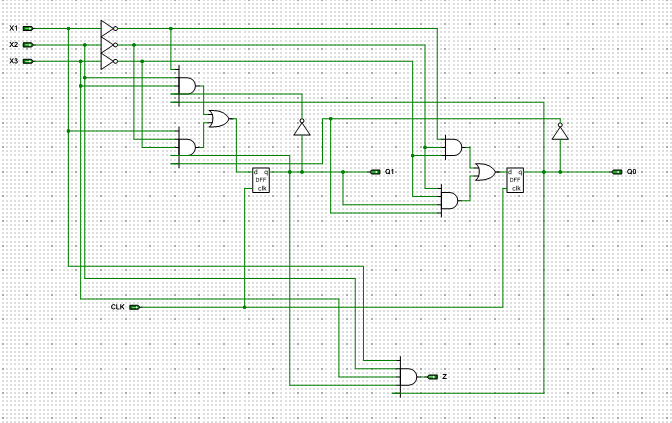

3-Se debe diseñar el circuito secuencial que cumpla con las condiciones de la
 secuencia preestablecida.

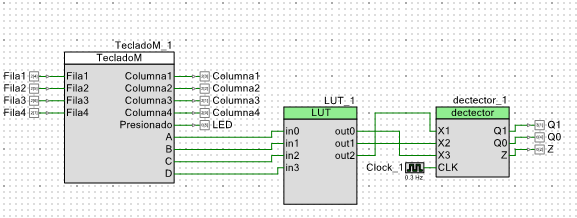

Al unir todo nos queda de la siguiente manera:
