SUMADOR 5 BITS

Descripción:

Diseñar un sumador de 5 bits con carreo de entrada para un resultado máximo
de 63 en numero decimal. Se diseña a partir del sumador de 1 bit.

Materiales:

  • Psoc
  • 2 Displays 7 segmentos – Ánodo Común
  • Protoboard
  • Dip Switch
  • Cable para Protoboard

Procedimiento:

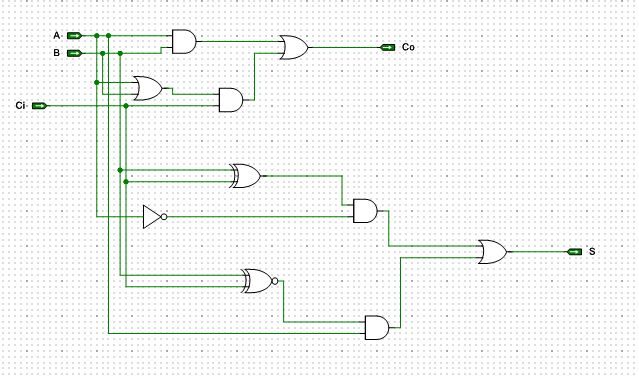

sumador de 1 bit
1- Se crea el componente para el sumador de 1 bit con carreo de entrada y salida
como se puede observar en la imagen anterior.

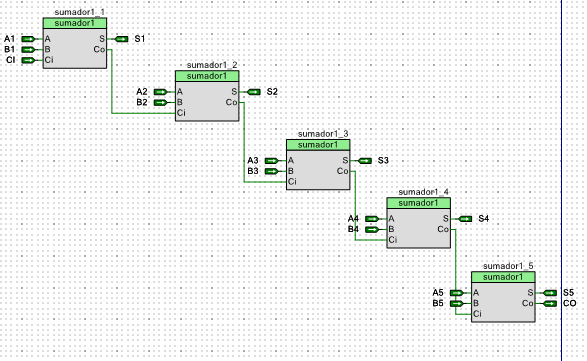

2- Se utiliza este componente para crear uno mas complejo que es el componente
de 5 bits de la siguiente manera :
sumador 5 bits

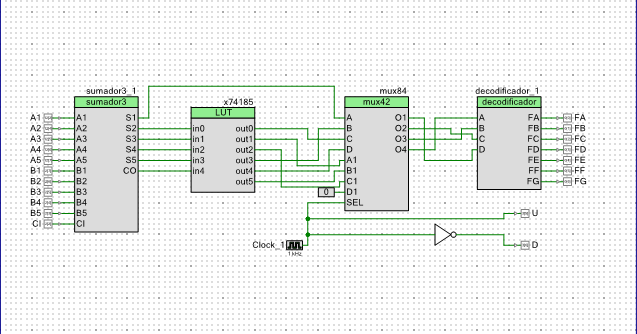

3- Se crea un LUT  para pasar de binario a BCD , luego la salida del LUT va a un
mux para separar unidades de las decenas y por ultimo se conecta esto a un
decodificador siete segmentos para lograr la visualización dinámica en los dos
displays.
4- Los dos pines de salida con los nombres U y D son los encargados de enviar la
señal de alimentación a los displays por eso uno debe estar negado para que así las
unidades se muestren en uno y las decenas en el otro.
sumador 5 bits
sumador 5 bits
